전산기술을 활용한 BIM 실무 사례
Applications of Computational Technology in BIM Practice





발행 : 2024. 2.

형식 : pdf 8 page

출처 : 한국전산구조공학회지 Vol. 37 N.01





해당 자료는 BIM(Building Information Modeling) 기술을 활용하여 건설 실무의 생산성과 효율성을 향상시킨 사례들을 소개합니다. 특히 **전산 BIM(Computational BIM)**의 개념을 설명하고, 충돌 분석 자동화, 개구부 위치 자동 생성, 도로 및 철도 선형 기반 모델 자동 작성과 같은 실제 적용 사례를 통해 기술의 효과를 보여줍니다. 자료는 태성에스엔아이라는 BIM 전문 기업이 개발한 전산 기술과 그 활용 방안에 초점을 맞추고 있으며, 전산 BIM이 건설 산업에서 프로젝트 모델 정보의 정확도 및 품질을 높이는 핵심 기술로 자리매김하고 있음을 강조합니다.

---

음성개요(내용설명):

첨부파일(문서):

BIM 전문가인 태성에스엔아이가 전산 BIM(Computational BIM) 기술을 사용하여 실제 건설 프로젝트에서 BIM 업무의 생산성, 정확성 및 품질을 향상시킨 사례들을 소개합니다. 특히 충돌 분석 자동화, 개구부 위치 자동 생성, 도로 및 철도 선형에 따른 구조물 모델 작성 등 복잡하고 반복적인 작업에 전산 기술을 적용하여 얻은 이점을 강조하며, 전산 BIM이 BIM 실무의 핵심 기술로 자리 잡고 있음을 설명합니다.

---

핵심 주제 및 아이디어:

• 전산 BIM의 개념 및 중요성: 전산 BIM은 전산 설계(Computational design)와 BIM을 융합한 개념으로, 설계 변수와 연관된 BIM 데이터 처리를 프로그램으로 자동화하는 기술이다. 최근 비주얼 프로그래밍 언어의 보편화로 실무 적용이 확대되고 있으며, 기존 BIM 프로세스를 개선하고 모델 정보의 품질을 보증하는 핵심 기술로 부상하고 있다. "해외의 경우 최근 전산 BIM이라는 용어 사용이 점차 확대되어 가고 있다."
• 태성에스엔아이의 전산 BIM 활용 배경: 해외, 특히 중동 및 싱가포르와 같이 높은 수준의 BIM 도입이 요구되는 프로젝트에서 생산성 극대화와 정확한 BIM 성과물 작성을 위해 전산 기술을 활용하고 있다. "본 기사에서는 BIM 실무의 생산성과 모델 결과물의 정확성 및 품질을 높이기 위해 ‘전산 BIM’ 기술을 실무에 활용한 주요 사례들을 소개하고자 한다."
• 주요 전산 BIM 실무 활용 사례:
  • 충돌분석 자동화 및 보고서 자동 생성: 수천 개 이상의 충돌이 발생하는 프로젝트 초반에 많은 시간을 소요하는 충돌 그룹화 작업을 자동화하고, 프로젝트 표준에 따른 충돌 코드 분류 기능을 제공한다. 또한 충돌 분석 보고서를 자동 생성하여 공종 간 충돌 현황 파악 및 해결 전략 수립에 활용한다. "태성에스엔아이는 이러한 작업의 생산성을 높이고자 그림 6과 같이 벽체와 슬래브 개구부를 자동으로 생성하는 프로그램을 개발하였다."
  • 개구부 위치 자동 생성: 서비스 요소들의 경로가 확정된 시점에 벽체 또는 슬래브의 개구부 설치 계획을 수립하는 작업의 생산성을 높이기 위해 개구부 위치와 크기를 자동으로 식별하고 생성하는 프로그램을 개발했다. 생성된 개구부 요소는 시공용 Shop 도면 작성에 필요한 정보를 포함하여 효율적인 도면 작업을 지원한다. "태성에스엔아이는 이러한 작업의 생산성을 높이고자 그림 6과 같이 벽체와 슬래브 개구부를 자동으로 생성하는 프로그램을 개발하였다."

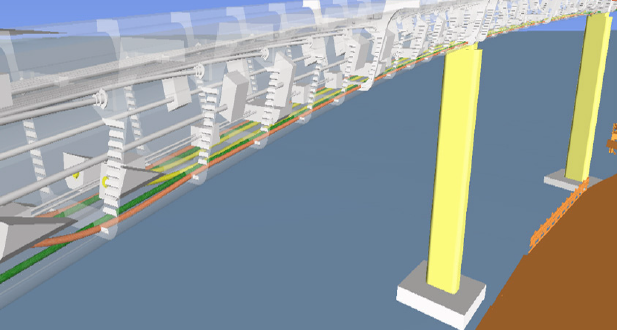

  • 도로 및 철도 선형에 따른 구조물 모델과 부속 시설 모델 작성: BIM 인력 및 플랫폼 제약이 있는 현장 여건을 극복하기 위해 Autodesk Revit 환경에서 도로, 철도, 교량, 터널 등 선형 기반 시설물의 상세 모델을 구축할 수 있는 모듈을 개발했다. 이를 통해 시공 단계 모사, 코디네이션, 시공 안전 시설 검토 등에 활용하며, 정확한 3차원 측정값을 제공한다. "태성에스엔아이는 이와 같은 BIM 인력에 대한 제약사항을 극복하고자 가장 사용자가 많은 Autodesk Revit 환경에서 도로, 철도, 교량, 터널 등의 선형기반 시설물에 대한 모델을 구축할 수 있는 모듈을 개발하여 실무에 활용하고 있다." 또한 선형 처리 모듈을 활용하여 케이블 브라켓 요소 배치, 서비스 구성 요소 모델 자동 생성 등에 활용한다.

가장 중요한 아이디어/사실:

• 태성에스엔아이는 사회기반시설 분야에서 국내 최대 규모의 BIM 기술인력을 보유하고 있으며, ISO 19650 인증을 국내 민간기업 최초로 획득하는 등 BIM 전문성을 갖춘 기업이다.
• '전산 BIM'은 BIM 실무에서 생산성, 정확도, 품질을 효과적으로 향상시키는 핵심 기술 요소로 부상하고 있으며, 특히 BIM 데이터 처리 자동화를 통해 반복적인 작업을 효율화하고 오류를 줄이는 데 기여한다.
• 태성에스엔아이의 구체적인 전산 BIM 활용 사례 (충돌분석 자동화, 개구부 위치 자동 생성, 선형 기반 시설물 모델 작성 자동화)는 이러한 기술이 실제 건설 프로젝트에서 어떻게 적용될 수 있는지를 명확하게 보여준다. "본 기사에서는 당사가 수행하는 건설 프로젝트의 BIM 실무에서 실제 적용했던 여러 전산기술 중 대표적인 사례를 소개하였다."

결론:

본 문서는 태성에스엔아이가 전산 BIM 기술을 통해 건설 프로젝트의 BIM 실무에서 직면하는 여러 문제점을 해결하고 생산성과 품질을 향상시키고 있음을 보여준다. 전산 BIM은 향후 BIM 실무의 핵심 기술로 자리매김하며 건설 산업의 효율성 증대에 기여할 것으로 예상된다.

---

핵심 용어 해설집

• BIM (Building Information Modeling): 건축정보모델링. 건축, 엔지니어링 및 건설(AEC) 분야에서 사용되는 디지털 프로세스로, 프로젝트의 모든 단계에서 활용 가능한 지능형 3D 모델 및 데이터 기반의 정보를 생성하고 관리합니다.
• 전산 BIM (Computational BIM): 전산 설계와 BIM을 융합한 개념. 프로그램이나 스크립트를 활용하여 설계 변수와 연관된 BIM 데이터 처리를 자동화하는 기술입니다.
• 충돌분석 (Clash analysis): BIM 모델 상에서 서로 다른 공종의 요소들이 물리적으로 충돌하거나 필요한 이격 거리가 확보되지 않는 부분을 식별하는 과정.
• 충돌 매트릭스 (Clash matrix): 충돌분석 결과 중 공종 간 충돌 현황을 행렬 형태로 정리하여 보여주는 표.
• 개구부 (Opening): 벽체 또는 슬래브 등에 서비스 요소(전기, 설비 등)의 통과를 위해 만들어지는 구멍 또는 공간.
• Shop 도면 (Shop drawing): 시공을 위해 제작 및 설치에 필요한 상세 정보가 포함된 도면.
• 선형 (Alignment): 도로 또는 철도와 같이 길게 이어지는 구조물의 평면 및 종단 방향의 위치와 형상을 정의하는 요소.
• 세그먼트 (Segment): 교량과 같이 긴 구조물을 시공 단계별로 나누어 관리하는 단위.
• As-built: 실제로 시공 완료된 상태를 나타내는 정보 또는 모델.
• VR (Virtual Reality): 가상 현실. 컴퓨터 그래픽 등을 활용하여 실제와 유사한 환경을 가상으로 체험하는 기술.
• AR (Augmented Reality): 증강 현실. 실제 환경에 가상 정보를 덧입혀 보여주는 기술.
• Dynamo: 그래픽 기반의 비주얼 프로그래밍 도구로, BIM 모델 자동화 및 데이터 처리에 활용됩니다.
• C#: 마이크로소프트에서 개발한 객체 지향 프로그래밍 언어로, BIM 관련 응용 프로그램 개발에 사용될 수 있습니다.
• ISO 9001: 품질경영시스템에 대한 국제 표준.
• ISO 14001: 환경경영시스템에 대한 국제 표준.
• ISO 19650: BIM을 사용한 정보 관리에 대한 국제 표준 시리즈.
• BCA (Building and Construction Authority): 싱가포르의 건설 산업 발전을 담당하는 정부 기관. BIM 도입 및 관련 규정 제정에 핵심적인 역할을 수행합니다.
